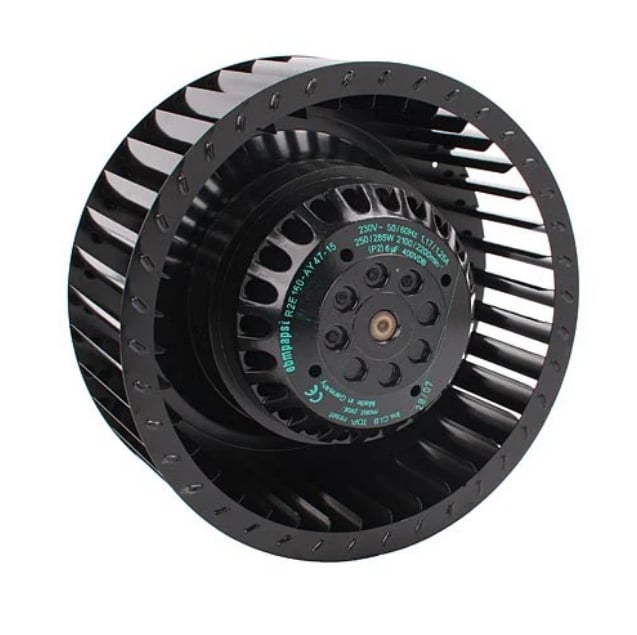

R2E160-AY50-27 från EBM-Papst är en EC-centrifugalfläkt med framåtkrökta skovlar och plåthölje med flänsfäste. Den drivs av en enfasig 230 V AC-motor (M2E068-EC) och arbetar vid 50/60 Hz. Fläkten levererar upp till 505 m³/h och lämpar sig väl för krävande ventilations- och luftbehandlingsapplikationer.
Produkten passar i aggregat, processluftssystem och industriella installationer där kontinuerlig drift och hög driftsäkerhet krävs. EC-tekniken ger effektiv drift med inbyggt skydd mot överlast.
- Luftflöde: 505 m³/h
- Spänning: 230 V AC, 50/60 Hz
- Effekt: 210 W, märkström 0,93 A
- Varvtal: 2 500 / 2 550 rpm (50/60 Hz)
- Ljudnivå: 70 dB(A)
- Kapslingsklass: IP44, lagertyp kullager
- Motorskydd: termisk överlastskyddare (TOP), isolationsklass F
- Driftsätt S1 – kontinuerlig drift, CE-märkt
Teknisk specifikation
Datablad (PDF) - Ladda ner| Produktattribut | Värde |
|---|---|
| Luftflöde vid 0 Pa | 505 m³/h |
| Varvtal | 2500/2550 rpm |
| Effekt | 210 W |
| Frekvens | 50/60 Hz |
| Spänning | 230 V AC VAC |
| Stativ | Fläkten levereras utan inloppring; inloppring (tillbehör art.nr. 09588-2-4013) ingår ej i leveransen. Monteringsscrewens max-glapp är 6 mm. Fläkten är avsedd för montering med axeln horisontellt eller rotorn nedåt; montering med rotorn uppåt är möjlig på begäran. |
| Hölje | plåtstål, galvaniserad, framåtkrökta skovlar, enkelintag |
| Fläkthjul | Fläkthjulet är tillverkat av galvaniserad plåtstål med framåtkrökta skovlar och enkelintag. Rotorns yta är omålad och hjulets storlek är 160 mm. Rotationsriktningen är medurs sett mot rotorn. Kondensationsdreneringshål finns på rotorsidan. |
| Lagertyp | kullager |
| Kapslingsklass | IP44 |
| Motorskydd | Termisk överlastskyddare (TOP), internt ansluten |
| Motorbeteckning | M2E068-EC |
| Rotationsriktning | medurs, sett mot rotorn |
| Motor | Motorn är av typen M2E068-EC, en enfasig AC-motor för 230 V och 50/60 Hz. Den är utrustad med kullager för lång livslängd och hög driftsäkerhet. Isolationsklass är F och motorn har en inbyggd termisk överlastskyddare (TOP). Driftsätt är S1 (kontinuerlig drift) och skyddsklass är I med kundansluten skyddsjord. Motorn uppfyller EN60335-1 och är CE-märkt. |
